| एमओक्यू: | 1SET |
| कीमत: | $1--$1000 |
| मानक पैकेजिंग: | 100% मूल पैकेज |
| वितरण अवधि: | 1-10 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 100 पीसीएस/माह |
उत्पाद का वर्णन
KL5001 बस टर्मिनल एक SSI मास्टर है और एक पूर्ण एन्कोडर का SSI (सिंक्रोनस सीरियल इंटरफेस) के साथ सीधा कनेक्शन सक्षम करता है। सिंगलटर्न और मल्टीटर्न एन्कोडर दोनों समर्थित हैं।एन्कोडर की 24 वी आपूर्ति सीधे टर्मिनल के कनेक्शन बिंदुओं के माध्यम से प्रदान की जा सकती है. KL9505 पावर सप्लाई टर्मिनल का उपयोग वैकल्पिक 5 वी एन्कोडर ऑपरेटिंग वोल्टेज के लिए किया जा सकता है।
विभिन्न ऑपरेटिंग मोड, ट्रांसमिशन आवृत्तियों और बिट चौड़ाई को नियंत्रण रजिस्टरों के माध्यम से स्थायी रूप से सेट किया जा सकता है। व्यापक पैरामीटरकरण विभिन्न एन्कोडर प्रकारों के लिए इष्टतम अनुकूलन की अनुमति देता है।
उत्पाद की जानकारी
|
तकनीकी डेटा |
KL5001 |
|---|---|
|
प्रौद्योगिकी |
एसएसआई एन्कोडर इंटरफ़ेस |
|
चैनलों की संख्या |
1 एन्कोडर इंटरफेस |
|
एन्कोडर कनेक्शन |
द्विआधारी इनपुटः डी+, डी-, द्विआधारी आउटपुटः Cl+, Cl- |
|
विद्युत आपूर्ति |
24 वी डीसी बिजली संपर्क के माध्यम से |
|
चालू खपत |
typ. 20 mA बिना एन्कोडर के |
|
वर्तमान खपत शक्ति संपर्क |
typ. 20 mA + भार |
|
एन्कोडर आपूर्ति |
24 वी डीसी बिजली संपर्क के माध्यम से |
|
डाटा ट्रांसफर दरें |
चर 1 मेगाहर्ट्ज तक, 250 kHz डिफ़ॉल्ट |
|
सीरियल इनपुट |
24 बिट चौड़ाई (परिवर्तनीय) |
|
डेटा दिशा |
पढ़ना |
|
संकेत आउटपुट |
अंतर संकेत (RS422) |
|
सिग्नल इनपुट |
अंतर संकेत (RS422) |
|
विद्युत अलगाव |
500 वी (के-बस/क्षेत्र क्षमता) |
|
वर्तमान खपत के-बस |
typ. 25 mA |
|
प्रक्रिया छवि में बिट चौड़ाई |
इनपुटः 1 x 32 बिट डेटा (1 x 8 बिट नियंत्रण/स्थिति वैकल्पिक) |
|
वजन |
लगभग 60 ग्राम |
|
ऑपरेटिंग/स्टोरेज तापमान |
-25...+60°C/-40...+85°C |
|
सापेक्ष आर्द्रता |
95%, कोई संघनक नहीं |
|
कंपन/आघात प्रतिरोध |
EN 60068-2-6/EN 60068-2-27 के अनुरूप है |
|
ईएमसी प्रतिरक्षा/उत्सर्जन |
EN 61000-6-2/EN 61000-6-4 के अनुरूप है |
|
सुरक्षा, रेटिंग/स्थापना पोस। |
IP20/परिवर्तनीय |
|
प्लग करने योग्य वायरिंग |
सभी KSxxxx बस टर्मिनलों के लिए |
|
अनुमोदन/चिह्न |
CE, UL, ATEX, IECEx |
|
एक्स मार्किंग |
ATEX: |
|
आवास के आंकड़े |
KL-12-8पिन |
केएस-12-8पिन |
|---|---|---|
|
डिजाइन फॉर्म |
सिग्नल एल ई डी के साथ कॉम्पैक्ट टर्मिनल आवास |
प्लग करने योग्य वायरिंग स्तर के साथ टर्मिनल आवास |
|
सामग्री |
पॉलीकार्बोनेट |
|
|
आयाम (W x H x D) |
12 मिमी x 100 मिमी x 68 मिमी |
|
|
स्थापना |
35 मिमी डीआईएन रेल पर, लॉक के साथ एन 60715 के अनुरूप |
|
|
के माध्यम से साइड बाय साइड माउंटिंग |
डबल स्लॉट और कुंजी कनेक्शन |
|
|
चिह्नित करना |
BZxxx श्रृंखला का लेबलिंग |
|
|
वायरिंग |
ठोस कंडक्टर (कंडक्टर), लचीला कंडक्टर (कंडक्टर) और फेरुल (फ): स्क्रूड्राइवर द्वारा स्प्रिंग का संचालन |
|
|
कनेक्शन का क्रॉस सेक्शन |
s*: 0.08...2.5 मिमी2, |
s*: 0.08...1.5 मिमी2, |
|
कनेक्शन क्रॉस सेक्शन AWG |
s*: AWG28...14, |
s*: AWG28...16, |
|
स्ट्रिपिंग लंबाई |
8...9 मिमी |
9...10 मिमी |
|
वर्तमान भार शक्ति संपर्क |
इमेक्सः 10 ए |
|

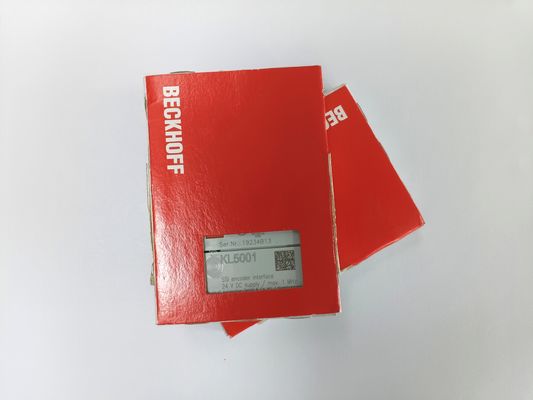

उत्पाद फोटो
अधिक उत्पाद
| ऑर्डर करने की जानकारी | |
|---|---|
| KL5001 | बस टर्मिनल, 1-चैनल एन्कोडर इंटरफ़ेस, एसएसआई |
| KS5001 | बस टर्मिनल, 1-चैनल एन्कोडर इंटरफ़ेस, एसएसआई, प्लग करने योग्य वायरिंग |
सहकारी ब्रांड
(डीसीएस)
एबीबी / ट्रिकोनेक्स / फॉक्सबोरो / आई/ए / हनीवेल / टीडीसी2000/3000 / योकोगावा / बेंटली नेवादा
(पीएलसी)
बी एंड आर / एलेन ब्रैडली / बेकहॉफ / हनीवेल / ओमरोन / सीमेंस
(सेंसर)
आईएफएम / एसआईसीके / पी + एफ / वेंगलर / बाउमर / लेउज़े / होली / सिस्कोकुयो / यूचनर
(कनेक्टर)
हार्टिंग/फीनिक्स संपर्क/वीडमुएलर
(वाल्व)
एसएमसी / फेस्टो / +जीएफ+.......
(यंत्र)
+जीएफ+ /ई+एच / हिताची / रोसमोंट
हमें क्यों चुनें?
ज़ियामेन ZhiCheng स्वचालन प्रौद्योगिकी कं, लिमिटेड यह नियंत्रण प्रणाली घटकों के एक अग्रणी वैश्विक आपूर्तिकर्ता है। हम नियंत्रण प्रणाली और ड्राइव में विशेषज्ञता प्राप्त है।औद्योगिक क्षेत्र में कई वर्षों के अनुभव के साथ, हम लगातार उच्चतम गुणवत्ता वाले स्पेयर पार्ट्स की आपूर्ति करते हैं। हमारे पास हजारों स्पेयर पार्ट्स और स्पेयर पार्ट्स वेयरहाउस हैं। उत्पादों और सेवाओं का उपयोग उपयोगकर्ताओं के नियंत्रण प्रणाली की स्थापना के लिए किया जाता है।,वितरित नियंत्रण प्रणाली, प्रोग्राम करने योग्य नियंत्रक, पैनल नियंत्रक और ड्राइव!
हम में प्रमुखडीसीएस प्रणाली, सेंसर, पीएलसी, कनेक्टर, वाल्व और उपकरण, मैग्नेट्रॉन, आरओ झिल्लीऔद्योगिक क्षेत्र में कई वर्षों के अनुभव के साथ, हम लगातार उच्चतम गुणवत्ता वाले स्पेयर पार्ट्स प्रदान करते हैं जो यह सुनिश्चित करते हैं कि यह सभी कार्य सही ढंग से हों।यदि आपके कोई और प्रश्न हैं, कृपया हमसे संपर्क करने में संकोच न करें।
