| एमओक्यू: | 1 |
| कीमत: | $200-$300 |
| मानक पैकेजिंग: | नया बॉक्स 20*30*50 |
| वितरण अवधि: | 3-5 दिन |
| PROFINET कॉम्पैक्ट बस युग्मक 24 V DC (-15%/+20%) | |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 50PCS |
उत्पाद का वर्णन
प्रोफाइनैट खुला औद्योगिकईथरनेटपीएनओ का मानक (प्रोफ़िबससंचार के लिए अंतरराष्ट्रीय स्तर पर स्थापित आईटी मानकों का उपयोग किया जाता है।PROFINET RT नियंत्रकों और फील्ड उपकरणों के बीच डेटा विनिमय का वर्णन करता है और मानक ईथरनेट नेटवर्क में इस्तेमाल किया जा सकता है. वाणिज्यिक स्विच का उपयोग नेटवर्किंग उद्देश्यों के लिए किया जाता है. किसी भी PROFINET नियंत्रक से लिंक करना GSDML बुनियादी डिवाइस फ़ाइल के माध्यम से होता है.
BK9053 बस कपलर PROFINET को मॉड्यूलर, विस्तार योग्य इलेक्ट्रॉनिक टर्मिनल ब्लॉक से जोड़ता है। एक इकाई में एक बस कपलर होता है,1 से 64 टर्मिनलों (255 के-बस विस्तार के साथ) और एक अंत टर्मिनल की कोई संख्या.
बस युग्मक उन टर्मिनलों को पहचानते हैं जिनसे वे जुड़े हुए हैं, और प्रक्रिया छवि के शब्दों के लिए इनपुट और आउटपुट के असाइनमेंट को स्वचालित रूप से करते हैं।
उत्पाद की जानकारी
|
तकनीकी डेटा |
BK9053 |
|---|---|
|
बस टर्मिनलों की संख्या |
64 (255 के-बस विस्तार के साथ) |
|
फ़ील्डबस की अधिकतम बाइट संख्या |
512 बाइट इनपुट और 512 बाइट आउटपुट |
|
डिजिटल परिधीय संकेत |
512 इनपुट/आउटपुट |
|
एनालॉग परिधीय संकेत |
256 इनपुट/आउटपुट |
|
विन्यास की संभावना |
KS2000 के माध्यम से |
|
प्रोटोकॉल |
PROFINET RT (वर्ग B) |
|
डाटा ट्रांसफर दरें |
10/100 एमबीटी/सेकंड, ट्रांसमिशन दर की स्वचालित पहचान |
|
बस इंटरफेस |
1 x आरजे45 |
|
डाटा ट्रांसफर माध्यम |
4 x 2 घुमावदार जोड़ी तांबा केबल; श्रेणी 3 (10 एमबीटी/सेकंड), श्रेणी 5 (100 एमबीटी/सेकंड) |
|
विद्युत आपूर्ति |
24 वी डीसी (-15%/+20%) |
|
इनपुट करंट |
70 mA + (कुल K-बस धारा) /4, 500 mA अधिकतम। |
|
प्रारंभ करंट |
2.5 x निरंतर धारा |
|
अनुशंसित फ्यूज |
≤ 10 ए |
|
विद्युत आपूर्ति K-बस |
1750 एमए |
|
बिजली संपर्क |
अधिकतम 24 वी डीसी/अधिकतम 10 ए |
|
विद्युत अलगाव |
500 वी (पावर संपर्क/आपूर्ति वोल्टेज/फील्डबस) |
|
टोपोलॉजी |
तारा तार |
|
स्टेशनों के बीच की दूरी |
हब/स्विच और बस युग्मक के बीच या बस युग्मक और बस युग्मक के बीच 100 मीटर |
|
वजन |
लगभग 100 ग्राम |
|
ऑपरेटिंग/स्टोरेज तापमान |
0...+55°C/-25...+85°C |
|
सापेक्ष आर्द्रता |
95%, कोई संघनक नहीं |
|
कंपन/आघात प्रतिरोध |
EN 60068-2-6/EN 60068-2-27 के अनुरूप है |
|
ईएमसी प्रतिरक्षा/उत्सर्जन |
EN 61000-6-2/EN 61000-6-4 के अनुरूप है |
|
सुरक्षा, रेटिंग/स्थापना पोस। |
IP20/परिवर्तनीय |
|
अनुमोदन/चिह्न |
CE, UL, ATEX, IECEx |
|
एक्स मार्किंग |
ATEX: II 3 G एक्स एक्स IIC T4 Gc |
|
आवास के आंकड़े |
BKxx50, BCxx50 |
|---|---|
|
डिजाइन फॉर्म |
सिग्नल एल ई डी के साथ कॉम्पैक्ट टर्मिनल आवास |
|
सामग्री |
पॉलीकार्बोनेट |
|
आयाम (W x H x D) |
44 मिमी x 100 मिमी x 68 मिमी |
|
स्थापना |
35 मिमी डीआईएन रेल पर, लॉक के साथ एन 60715 के अनुरूप |
|
के माध्यम से साइड बाय साइड माउंटिंग |
डबल स्लॉट और कुंजी कनेक्शन |
|
चिह्नित करना |
BZxxx श्रृंखला का लेबलिंग |
|
वायरिंग |
ठोस कंडक्टर (कंडक्टर), लचीला कंडक्टर (कंडक्टर) और फेरुल (फ): स्क्रूड्राइवर द्वारा स्प्रिंग का संचालन |
|
कनेक्शन का क्रॉस सेक्शन |
s*: 0.08...2.5 मिमी2, |
|
स्ट्रिपिंग लंबाई |
8...9 मिमी |
|
वर्तमान भार शक्ति संपर्क |
इमेक्सः 10 ए |

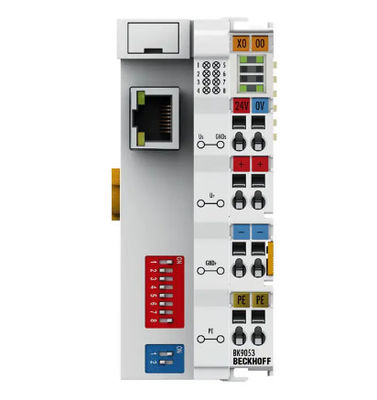

उत्पाद फोटो
अधिक उत्पाद
| EL1008 | EL2024 | EL5122 |
| EL1904 | EL2622 | el2596 |
| EL5101 | EL6601 | EL3014 |
| EK1122 | EL1004 | KL9190 |
| EL9195 | EL7201 | KL2622 |
| EL4032 | KL3062 | KL1104 |
| EL9110 | KL3002 | KL3351 |
| EL6900 | EL6022 | KL3042 |
| EL2034 | EL4132 | KL9505 |
| EL3061 | EL6002 | KL6021 |
| वर्ष 2008 | EL1889 | KL2134 |
| EL9410 | EL6910 | KL9195 |
| EL4112-0010 | EL2912 | KL3356 |
| KL9010 | BK9103 | KL4002 |
| BK9053 | EL3204 | EL1014 |
| EL6021 | EL9100 | el9576 |
| EL6731 | EL9400 | EK1122-0008 |
| BK1120 | EL3102 | CX9020-0111 |
| KL2022 | EL3314 | EL9184 |
| BK3150 | EL4312 | EL3201 |
सहकारी ब्रांड
(डीसीएस)
एबीबी / ट्रिकोनेक्स / फॉक्सबोरो / आई/ए / हनीवेल / टीडीसी2000/3000 / योकोगावा / बेंटली नेवादा
(पीएलसी)
बी एंड आर / एलेन ब्रैडली / बेकहॉफ / हनीवेल / ओमरोन / सीमेंस
(सेंसर)
आईएफएम / एसआईसीके / पी + एफ / वेंगलर / बाउमर / लेउज़े / होली / सिस्कोकुयो / यूचनर
(कनेक्टर)
हार्टिंग/फीनिक्स संपर्क/वीडमुएलर
(वाल्व)
एसएमसी / फेस्टो / +जीएफ+.......
(यंत्र)
+जीएफ+ /ई+एच / हिताची / रोसमोंट
हमें क्यों चुनें?
ज़ियामेन ZhiCheng स्वचालन प्रौद्योगिकी कं, लिमिटेड यह नियंत्रण प्रणाली घटकों के एक अग्रणी वैश्विक आपूर्तिकर्ता है। हम नियंत्रण प्रणाली और ड्राइव में विशेषज्ञता प्राप्त है।औद्योगिक क्षेत्र में कई वर्षों के अनुभव के साथ, हम लगातार उच्चतम गुणवत्ता वाले स्पेयर पार्ट्स की आपूर्ति करते हैं। हमारे पास हजारों स्पेयर पार्ट्स और स्पेयर पार्ट्स वेयरहाउस हैं। उत्पादों और सेवाओं का उपयोग उपयोगकर्ताओं के नियंत्रण प्रणाली की स्थापना के लिए किया जाता है।,वितरित नियंत्रण प्रणाली, प्रोग्राम करने योग्य नियंत्रक, पैनल नियंत्रक और ड्राइव!
हम में प्रमुखडीसीएस प्रणाली, सेंसर, पीएलसी, कनेक्टर, वाल्व और उपकरण, मैग्नेट्रॉन, आरओ झिल्लीऔद्योगिक क्षेत्र में कई वर्षों के अनुभव के साथ, हम लगातार उच्चतम गुणवत्ता वाले स्पेयर पार्ट्स प्रदान करते हैं जो यह सुनिश्चित करते हैं कि यह सभी कार्य सही ढंग से हों।यदि आपके कोई और प्रश्न हैं, कृपया हमसे संपर्क करने में संकोच न करें।
मुझसे कैसे संपर्क करें
|
|
