| एमओक्यू: | 1 |
| कीमत: | Negotiate |
| मानक पैकेजिंग: | कार्टून |
| वितरण अवधि: | मोल-भाव करना |

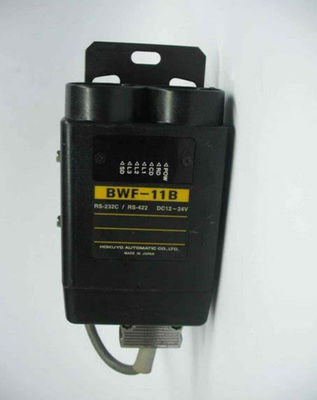

| सीरियल टाइप ऑप्टिकल डेटा ट्रांसमिशन डिवाइस 12 से 24VDC | |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | 100 पीसीएस/माह |
अवलोकन
कॉम्पैक्ट और हल्के वजन के साथ उच्च प्रदर्शन, 44 x 84 x 130.3 मिमी! लंबी दूरी, 100 मीटर और 200 मीटर! 400 मीटर प्रकार भी उसी आकार में उपलब्ध है!
● वास्तविक संचरण दूरी नामित मूल्य से 2 गुना या उससे अधिक है और उच्च विश्वसनीयता के साथ डेटा संचरण प्राप्त होता है।
● कई प्रकार के इंटरफेस लाइन अप हैं, RS-232C, RS-422, वर्तमान-लूप और RS-422/RS-485 मल्टी-ड्रॉप, आदि।
● ऑप्टिकल अक्ष के विस्थापन या गंदे लेंस की सतह जैसे कुछ समस्याओं को रोकने के लिए स्तर कम करने वाले चेतावनी आउटपुट प्रदान किए जाते हैं।
● ऑप्टिकल चेकर या चेकिंग टर्मिनल से ऑप्टिकल अक्ष समायोजन की जांच करना आसान हो सकता है।
विनिर्देश
| प्रकार | सीरियल प्रकार |
| मॉडल नं. | BWF-11A |
| संचरण दूरी | 100 मीटर |
| दिशात्मक कोण | ±2° |
| प्रसारण विधि | पूर्ण डुप्लेक्स दोतरफा ट्रांसमिशन |
| संचरण गति | डीसी 19.2kbps तक |
| इनपुट/आउटपुट इंटरफ़ेस | RS-232C/RS-422 |
| मॉड्यूलेशन विधि | एफएसके मॉड्यूलेशन |
| मॉड्यूलेशन आवृत्ति | प्रेषण 6.0MHz, रिसेप्शन 5.5MHz |
| विद्युत स्रोत | 12 से 24VDC (10 से 30VDC) |
| चालू खपत | 150mA या उससे कम (12VDC पर), 80mA या उससे कम (24VDC पर) |
| चेतावनी आउटपुट | फोटो-कपलर (35V, 50mA), ऑन जब प्रकाश ग्रहण स्तर का मार्जिन 1.5 गुना या उससे अधिक हो और ऑफ जब प्रकाश ग्रहण स्तर का मार्जिन 1.5 गुना या उससे कम हो |
| प्रकाश ग्रहण स्तर आउटपुट | 0 से 5V (प्रकाश प्राप्त करने की मात्रा के अनुपात में) |
| संकेत दीपक | बिजली स्रोत, वाहक का पता लगाने, डेटा इनपुट, डेटा आउटपुट, प्रकाश प्राप्ति स्तर सीमा (लाल एलईडी) POW (पावर लैंप): बिजली स्रोत चालू होने पर प्रकाश सीडी ((वाहक पता लगाने वाला दीपक): प्रकाश ग्रहण के समय प्रकाश, प्रकाश ग्रहण सीमा स्तर 1 एसडी (डेटा इनपुट लैंप): ट्रांसमिशन डेटा इनपुट होने पर प्रकाश आरडी (डेटा आउटपुट लैंप): प्राप्ति डेटा आउटपुट पर प्रकाश L1 (प्रकाश प्राप्त करने वाला स्तर दीपक): जब मार्जिन 1.5 गुना हो तो प्रकाश L2 ((प्रकाश प्राप्त करने वाला स्तर दीपक): दो बार मार्जिन होने पर प्रकाश L3 (प्रकाश प्राप्त करने वाला स्तर दीपक): जब सीमा 2.5 गुना हो तो प्रकाश |
| संबंध | कनेक्टर (25पिन डी-सब कनेक्टर), लेकिन बिजली स्रोत पर M3 पेंच टर्मिनल |
| परिवेश प्रकाश | 20,000lux या उससे कम (सूरज की रोशनी और दागदार दीपक दोनों) |
| परिवेश का तापमान/नमी | -10 से +50°C, 85% आरएच या उससे कम |
| सुरक्षात्मक संरचना | IP60 (IEC मानक), उपयोगकर्ता के विकल्प के अनुसार IP64 तक उपलब्ध है |
| मामले की सामग्री | एबीएस राल |
| वजन | लगभग. 500 ग्राम |
संबंधित उत्पाद अनुशंसाः
| DMS-HB1-Z09 | BWF-11A |
| DMS-HB1-Z40 | बीडब्ल्यूएफ-11बी |
| DMS-HB1-Z06 | PEY-155C |
| DMS-GB1-Z28 | डीएमएस-जीबी1-पी |
| DMJ-CN4-Z01 | डीएमएस-एचबी1-पी |
| DMJ-HB1-Z01 | डीएमएल-एचबी1 |
| EWF-11A | डीएमएस-एचए2-पी |
| EWF-11B | UAM-W002 |
| BRC-G24T | DMG-HB1-Z09 |
|
|
