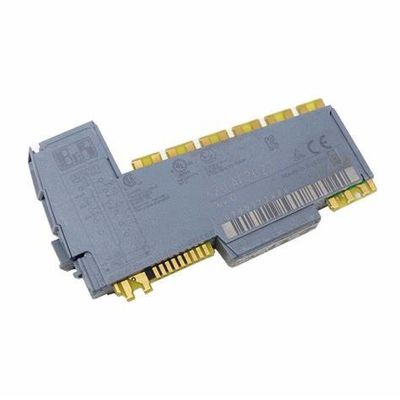

I/O मॉड्यूल

1 पूर्ण-ब्रिज तनाव गेज इनपुट

बी एंड आर आईडी कोड

0xA4EF

स्थिति संकेतक

चैनल की स्थिति, संचालन की स्थिति, मॉड्यूल की स्थिति

निदान

मॉड्यूल रन/त्रुटि

हाँ, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करके

खुला सर्किट

हाँ, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करके

इनपुट

हाँ, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करके

बिजली की खपत

बस

0.01 W

आंतरिक I/O

0.5 W

एक्चुएटर (प्रतिरोधक) के कारण अतिरिक्त शक्ति अपव्यय [W]

अधिकतम. +0.36

प्रमाणपत्र

सीई

हाँ

यूकेसीए

हाँ

एटीएक्स

ज़ोन 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (X20 उपयोगकर्ता के मैनुअल को देखें)
FTZÚ 09 ATEX 0083X

यूएल

cULus E115267
औद्योगिक नियंत्रण उपकरण

HazLoc

cCSAus 244665
प्रक्रिया नियंत्रण उपकरण
खतरनाक स्थानों के लिए
वर्ग I, डिवीजन 2, समूह ABCD, T5

केसी

हाँ

तनाव मापक कारक

2 से 256 mV/V, सॉफ्टवेयर का उपयोग करके विन्यस्त करने योग्य

संबंध

4 या 6 तारों के कनेक्शन

इनपुट प्रकार

अंतर, जिसका उपयोग पूर्ण-पुल तनाव गेज का मूल्यांकन करने के लिए किया जाता है

डिजिटल कनवर्टर रिज़ॉल्यूशन

24-बिट

रूपांतरण का समय

विन्यस्त डेटा आउटपुट दर पर निर्भर करता है

डेटा आउटपुट दर

0.1 - प्रति सेकंड 7500 नमूने, सॉफ्टवेयर (fDATA) का उपयोग करके विन्यस्त करने योग्य

इनपुट फ़िल्टर

कटऑफ की आवृत्ति

5 हर्ट्ज

आदेश

3

ढलान

60 डीबी

एडीसी फिल्टर की विशेषताएं

सिग्मा-डेल्टा, अनुभाग "सिग्मा-डेल्टा ए/डी कनवर्टर की फिल्टर विशेषताएं" देखें

ऑपरेटिंग रेंज / माप सेंसर

85 से 5000 Ω

केबल की लंबाई का प्रभाव

अनुभाग "गणना का उदाहरण" देखें।

इनपुट सुरक्षा

आरसी सुरक्षा

सामान्य-मोड रेंज

0 से 3 वीडीसी
"इनपुट +" और "इनपुट -" इनपुट पर अनुमेय इनपुट वोल्टेज रेंज (इलेक्ट्रिक संभावित तनाव गेज GND के संबंध में)

इनपुट और बस के बीच इन्सुलेशन वोल्टेज

500 वेफ

रूपांतरण प्रक्रिया

सिग्मा-डेल्टा

डिजिटल मूल्य का आउटपुट

टूटी हुई पुल आपूर्ति लाइन

मान 0 के करीब

टूटी हुई सेंसर लाइन

मूल्य ±अंत मूल्य के करीब (स्थिति बिट "लाइन निगरानी" रजिस्टर "मॉड्यूल स्थिति" में सेट है)

वैध मानों की सीमा

0xFF800001 से 0x007FFFFF (-8,388,607 से 8,388,607)

डिस्टेंस गेज की आपूर्ति

वोल्टेज

5.5 वीडीसी / अधिकतम 65 एमए

शॉर्ट सर्किट और ओवरलोड-प्रूफ

हाँ

शॉर्ट सर्किट सुरक्षा के लिए वोल्टेज गिरावट

अधिकतम 0.2 वीडीसी 65 एमए और 25°C पर

मात्राकरण

एलएसबी मान (16-बिट)

2 एमवी/वी

336 एनवी

4 एमवी/वी

671 एनवी

8 एमवी/वी

1.343 μV

16 एमवी/वी

2.686 μV

32 एमवी/वी

5.371 μV

64 mV/V

10.74 μV

128 mV/V

21.48 μV

256 mV/V

42.97 μV

एलएसबी मान (24-बिट)

2 एमवी/वी

1.31 एनवी

4 एमवी/वी

2.62 एनवी

8 एमवी/वी

5.25 एनवी

16 एमवी/वी

10.49 एनवी

32 एमवी/वी

20.98 एनवी

64 mV/V

41.96 एनवी

128 mV/V

83.92 एनवी

256 mV/V

167.85 एनवी

तापमान गुणांक

पुनरावृत्ति ≥E0

10 ppm/°C

रेव.

30 ppm/°C

अधिकतम. बढ़ोतरी

12 ppm/°C

अधिकतम ऑफसेट बहाव

2 ppm/°C

गैर-रैखिकता

<10 पीपीएम

विद्युत अलगाव

एनालॉग इनपुट और टेन्सिल गेज की आपूर्ति वोल्टेज से अलग बस
I/O पावर सप्लाई से अलग न होने वाला चैनल

माउंटिंग ओरिएंटेशन

क्षैतिज

हाँ

ऊर्ध्वाधर

हाँ

समुद्र तल से ऊपर की स्थापना की ऊंचाई

0 से 2000 मीटर

कोई सीमा नहीं

>2000 मीटर

परिवेश के तापमान में प्रति 100 मीटर 0.5°C की कमी

EN 60529 के अनुसार सुरक्षा का स्तर

IP20

तापमान

ऑपरेशन

क्षैतिज माउंटिंग अभिविन्यास

-25 से 60°C

ऊर्ध्वाधर माउंटिंग अभिविन्यास

-25 से 50°C

घटाना

अनुभाग "हार्डवेयर विन्यास" देखें

भंडारण

-40 से 85°C

परिवहन

-40 से 85°C

सापेक्ष आर्द्रता

ऑपरेशन

5 से 95%, गैर-संक्षेपण

भंडारण

5 से 95%, गैर-संक्षेपण

परिवहन

5 से 95%, गैर-संक्षेपण

नोट

1x टर्मिनल ब्लॉक X20TB12 को अलग से ऑर्डर करें।
1x बस मॉड्यूल X20BM11 को अलग से ऑर्डर करें।

पिच

12.5+0.2 मिमी

X20BM11

X20 बस मॉड्यूल, 24 वीडीसी कुंजी, आंतरिक I/O बिजली की आपूर्ति के माध्यम से जुड़ा

X20BM15

X20 बस मॉड्यूल, नोड नंबर स्विच के साथ, 24 वीडीसी कुंजी, आंतरिक I/O बिजली की आपूर्ति के माध्यम से जुड़ा हुआ

X20TB12

X20 टर्मिनल ब्लॉक, 12-पिन, 24 वीडीसी कुंजी
